Wafer Sensor Master
Precision Wireless Measurement Device
AVMD(Advanced Vibration Measurement Device)
|
|
|
|
Wafer形 정밀 계측 센서인 Wafer Sensor Master는 반도체 장비 내부에서 Wafer이동 구간, Robot 및 Wafer process position에서
Vibration, Level, Gap을 실시간으로 측정하며, 이를 통하여 최적화된 Set-up을 지원하고, 정상적인 PM 및 BM의 진행 유무를 확인 및 검증할 수 있습니다.
|
|
AVMD는 Wafer形 정밀 진동 계측 센서로, 3축 가속도 센서를 통하여 반도체 장비 내부에서 Wafer가 받는 Stress를 진동 Data로 표현합니다.
실시간으로 측정되는 진동 Data를 통해서, 정상 유무를 판단할 수 있습니다.
(Wafer handling, Robot moving 진동 측정 및 Wafer process position에서의 진동 측정 가능)

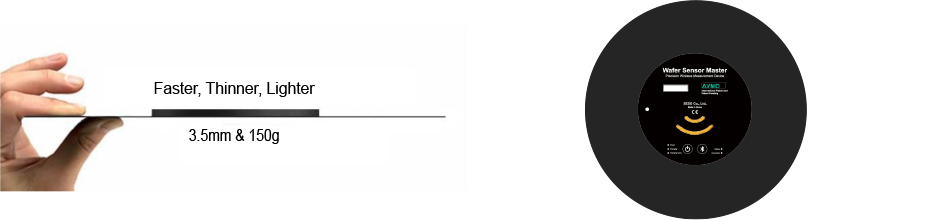

AVMD는 3.5mm 이하의 두께로 제작되어 최신 반도체 장비 전 구간 Auto Process 및 Auto Transfer가 가능합니다.
AVMD는 실제 Wafer와 유사한150g의 무게로 제작되어 제품 사용 시 Robot arm의 처짐을 방지할 수 있습니다.
|
|
|
|
Hardware
|
Housing Size
|
300(±0.05)mm
|
Housing Material
|
Carbon Fiber
|
Weight
|
150g
|
Thickness
|
3.5(+0.3/-0.2)mm
|
Operating Pressure
|
<10e^-6 to 760Torr
|
Operating Temperature
|
20~60℃
|
Battery
|
>3hours per charge
|
|
Vibration Sensor
|
Measurement Units
|
G, gal(Earth gravity units)
|
Range
|
±2G(Default)
|
Resolution
|
±0.01G
|
Data sampling
|
1ms(1000data per second)
|
Frequency
|
FFT Analysis within 200Hz(Selectable 200Hz, 500Hz)
|
|
Software
|
Type
|
View: Real-Time Vibration, Frequency check, Auto
mark function
Review : Replay Log File, Auto report function.
|
Operating System
|
Windows 7, 8, 10
|
|
Others
|
Wireless Link Module
|
Bluetooth, Class1, 2.4GHz
|
Product Components
|
AVMD Sensor, Charging case, Link module, USB cable
Charging cable, Software, Carrying case
|
Calibration
|
Manufacturer recalibration(annually)
|
|
